欧陆SSD590扩容阻容吸收电路元件选择计算方法

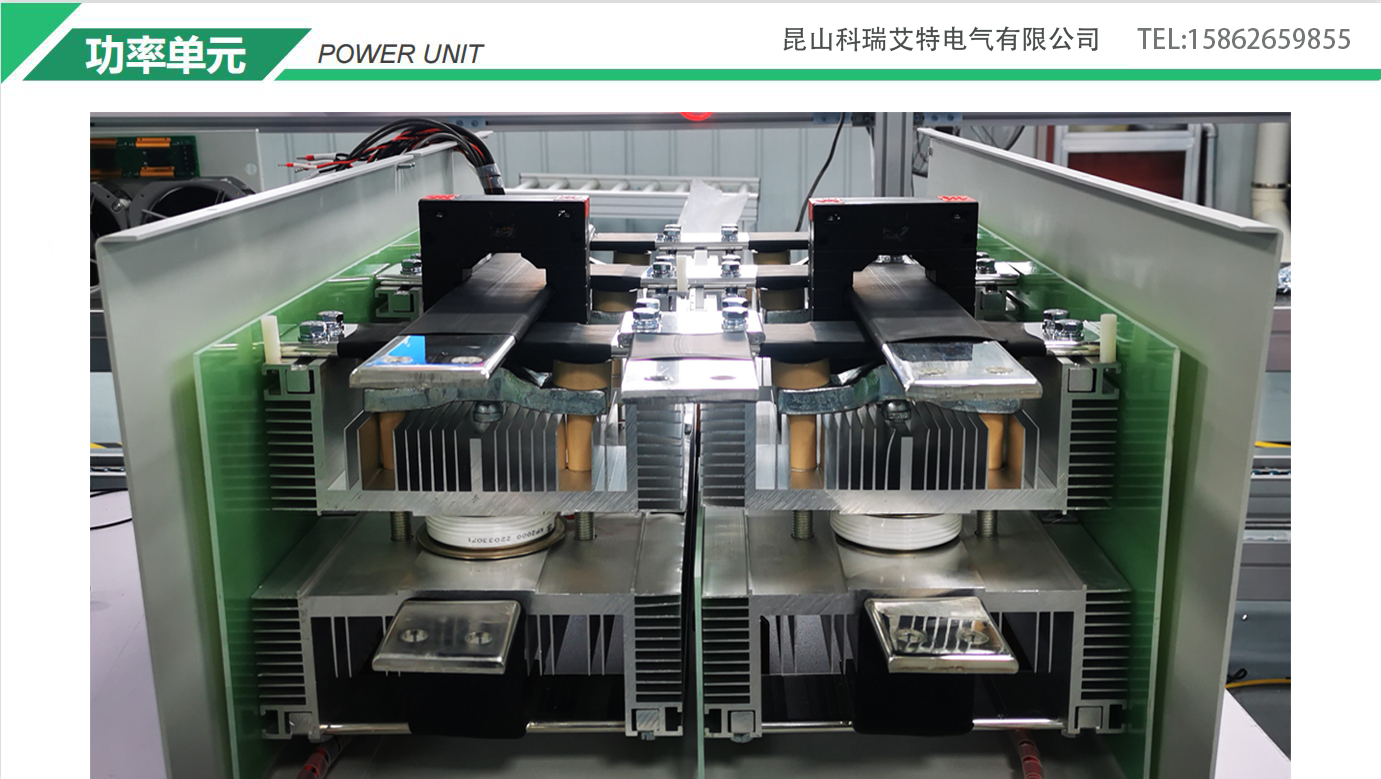

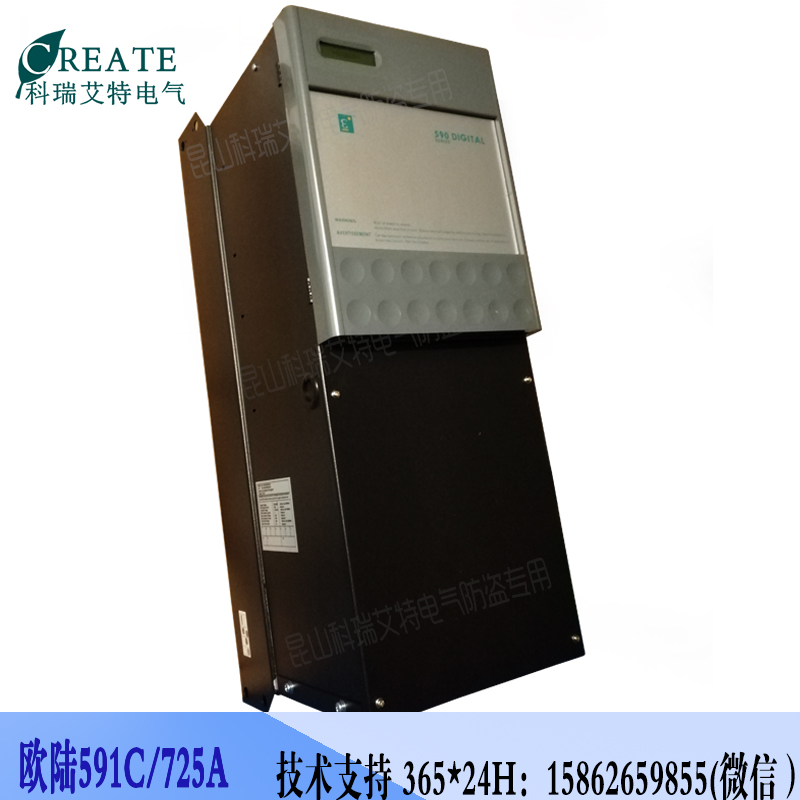

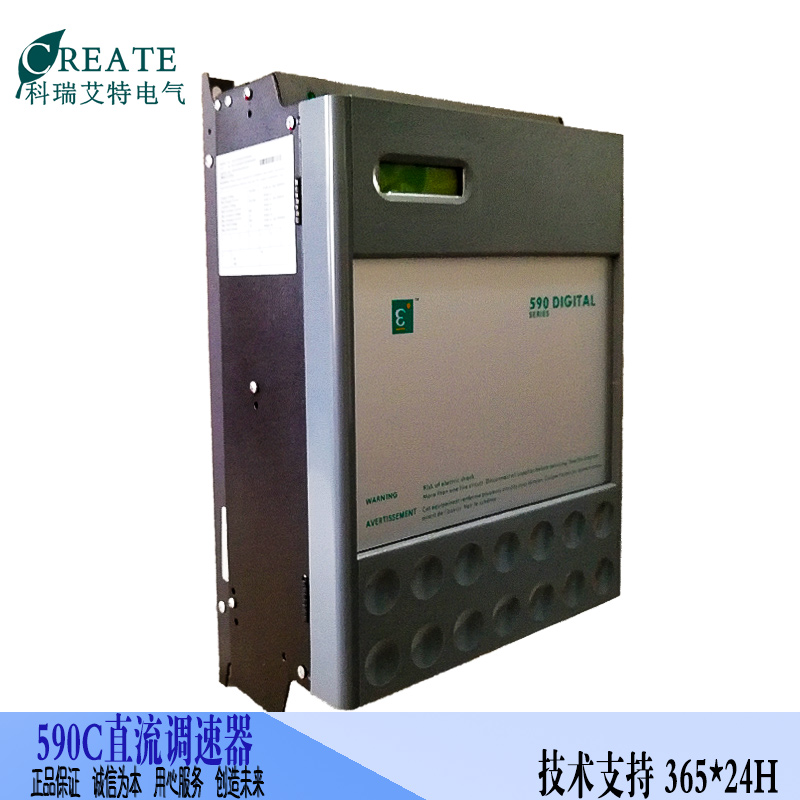

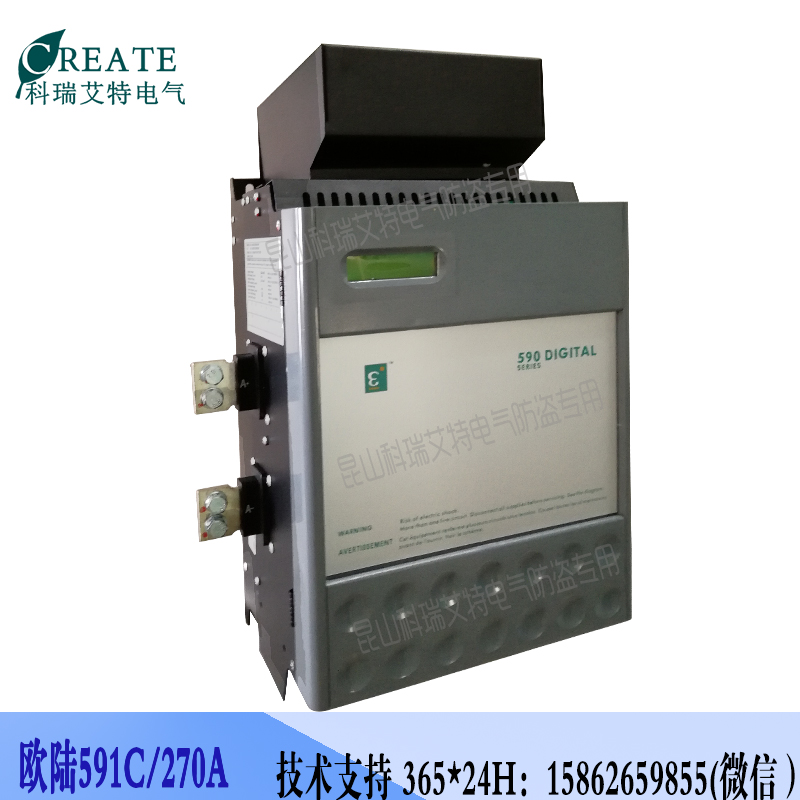

    欧陆SSD590大功率扩容一体机,我们主要是指电枢电流大于800A以上的电机,针对这一类型直流电机,采用扩容机型,采购成本会大幅降低,企业使用成本也会大大降低,扩容机器主控单元我们都有成品,主回路功率部分,客户可以根据我们提供的图纸自行购买元件组装,在主回路组成中,有个重要环节,那就是阻容吸收回路如何计算与选择,在下面的例子当中,我们提供了选择计算电阻与电容的方法,此方法也是我们参考了书籍文献编写出来,仅供大家参考!

具体算法如下:

整流晶闸管阻容吸收元件的选择

1.      电容的选择公式如下:C=2.5~5*10的负8次方*I

其中:I=直流电流值

例如:如果整流侧采用500A的晶闸管

我们计算电容的容量如下:C=(2.5~5)*10的负8次方*500=1.25~2.5UF

所以我们选择2.5UF 1KV的电容器

2.      电阻的选择公式如下:R=[(2~4)*535]/IF

其中:IF=0.367 *I

上例,我们要选一个电阻,方法如下: R=[(2~4)*535]/(0.367*500)   值在5.811.6之间,最后我们选择R=10欧姆。


通过以上算法算出的取值电阻电容适用于欧陆590调速器,ParKer590扩容调速器,国产590扩容调速器,西门子6RA80系列直流调速器,以上仅供各位朋友参考!


本文由昆山科瑞艾特电气有限公司技术人员整理编写,是原创文章,未经允许,不得转载发布其他平台,如需转载,请联系我们。
