590C直流调速器电枢电压，电枢电流，励磁电流设置讲解

590C直流调速器电枢电压，电枢电流，励磁电流设置讲解

590C直流调速器的电枢电压,电枢电流,励磁电流的设置是通过拨码开关来设定的,590P直流调速器的这些参数是通过菜单来设定,这也是SSD590C与SSD590P直流调速器的最大区别,软件的菜单基本没变.

下面我们来详细讲解590C直流调速器的电枢电压,电流等参数的设置

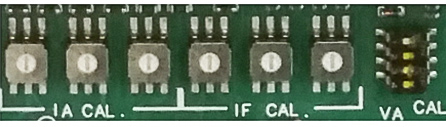

590C直流调速器面板开关布置介绍:面板上六个方形金属膜电位器,从左往右依次为:电枢电流百位设定值, 电枢电流十位设定值,电枢电流个位设定值,励磁电流十位设定值,励磁电流个位设定值,励磁电流小数点位设定值.右侧VA CAL四位拨码开关是用来设定电枢电流的,拨码开关打在右侧的位置代表1,打在左侧位置代表0,电枢电压设定表参见图二.

(图二:电枢电压设定表)

下面我们以直流电机型号为Z4-132-1 11KW的电机为例,电机的铭牌参数如下:电枢电流29.6A, 电枢电压440V,励磁电流3.6A,励磁电压180V

根据以上参数,我们设定电枢电流为29.6(SSD590C直流调速器的电枢电流没有小数点位,所以我们采取四舍五入的方法设定),对应的拨码开关设置如下: 电枢电流百位方形电位器拨到0的位置, 电枢电流十位方形电位器拨到3的位置,代表30A, 电枢电流个位方形电位器拨到0的位置,这样电枢电流就被设定为了30A;

励磁电流的设定方法(只有当调速器的励磁控制方式选择了电流控制,此设置才有效):励磁电流设定为3.6A,对应的拨码开关设置如下: 励磁电流十位方形电位器拨到0位置, 励磁电流个位方形电位器拨到3位置,代表3A, 励磁电流小数点位方形电位器拨到6位置,代表0.6A,然后相加起来就是3.6A,这样励磁电流就被设定为3.6A.

电枢电压设定方法:电枢电压为440V,根据图二电枢电压设定表所示,我们可以选择设定电枢电压为425V或者450V(当调速器启用了弱磁升速的时候,请记住不要将电枢电压设定为450V这个档位),具体方法如下,从上往下,我们依次设定开关位置为0010(425V)或者1100(450V),开关位置从上往下依次为:左左右左(425V),或者右右左左(450V).
