590调速器功能模块RAMPS斜坡模块可以控制调速器速度从零升到最大转转速时间的斜率,在设定参数下面,RAMPS菜单下面,我们可以根据需要更改升降速的时间,
从上图我们可以看到,
........RAMP ACCEL TIME 加速时间
........RAMP DECEL TIME 减速时间
这两个时间的作用就是更改调速器升降速的速率,比如我们在做龙门刨床正反向切换的时候,如果我们加减速时间使用默认的10S时间,我们会发现590直流调速器在收到PLC减速信号和换向信号的时候,往往会触碰到刨床的极限开关,造成整个机床停机,更有夸张的会引起刨台冲出床身。
出现这种情况我们时,我们就可以通过更我以为加减速时间,RAMPS模块中的 RAMP ACCEL TIME 参数决定了590调速器升速响应,RAMP DECEL TIME 这个参数决定了590调速器减速响应时间,我们通常会通过现场出现的情况将时间改到合适,需要注意的是,这个时间如果改太小,在减速时我们会发现刨床出现很在的挫顿的声音,这个是因为时间太短,需要的反向电流就越大,反向电流越大,就会造成这种情况,这不仅会对机床造成损伤,同时也会对590调速器功率模块造成损伤,如果在现场调试时我们发现有这种情况存大,那么我们就需要将590调速器的减速时间稍微增大。
下面就是进入590调速器菜单更改参数的方法:
开机后,按M键进入590调速器菜单

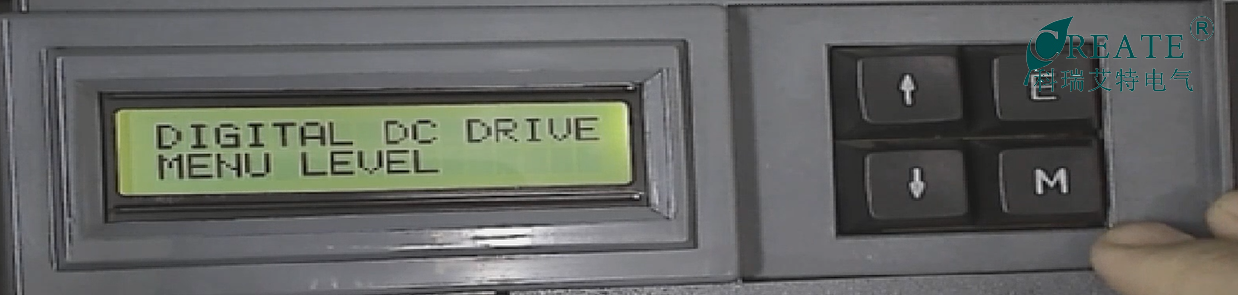

点击一次M键后,590调速器显示屏显示如下界面:
点击一次向下的键,590调速器显示如下界面:
点击一次M键,显示如下界面:

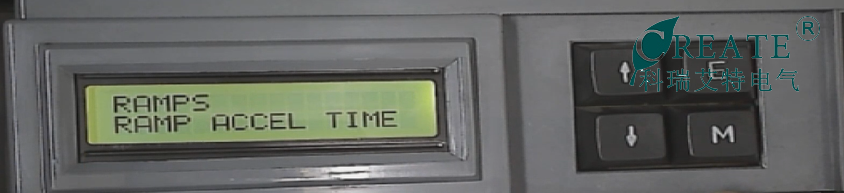

这就是我们需要更改斜坡参数的模块,出现这个界面后,我们再点击一次M按键,进入到第一个参数:RAMP ACCEL TIME (加速时间)

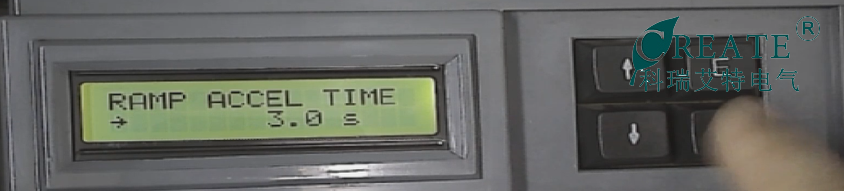

点击一次M键,进入到更改界面,我们可以通过上升和下降键,更改到我们需要的时间:

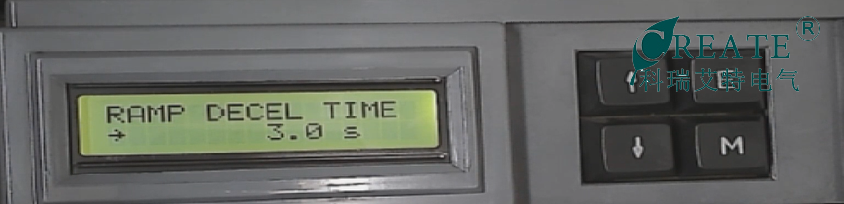

改完后,我们点击一次E键,返回到加速时间界面,然后点击一次向下的键头,显示RAMP DECEL TIME(减速时间)
出现这个界面后,我们按M键进入到更改界面,然后按上升或下降键,更改到需要的时间

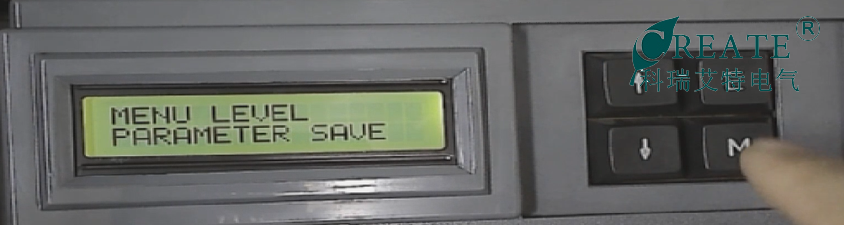

更改完参数后,我们需要做最后一步,保存更改的参数,我们按E键全部退出,然后找到PARAMETER SAVE (参数保存)菜单

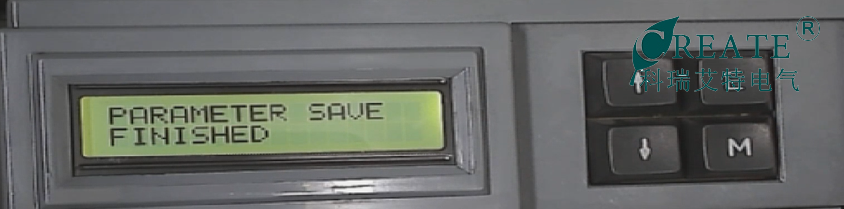

找到这个菜单后,点击M键,再点击一次向上的键头,590调速器显示屏会提示参数保存完成,至此,更改590调速器斜坡加减速时间的步骤就全部结束。
以上就是这次课程的全部讲解,仅供各位朋友参考!
以上文字所述仅代表个人观点,仅供大家参考!
