大功率590调速器扩容一体机POLO机调试注意事项

电枢电流比例

励磁电流（A）

备注：标配1200/0.4,1600/0.4,2000/0.4的电流互感器用于控制Polo机的电枢电流，《1200:0.4相当于设定1A=1.5A》《1600:0.4相当于设定1A=2A》《2000:0.4相当于设定1A=2.5A》励磁输出为39.9A以上的需要客户定制

1200：0.4

1600:0.4

2000:0.4

39.9

*标准过载能力为200%工作10秒钟，150%工作30秒钟。

主电源

3 相电源

3相，50/60Hz，接地参考（TN），无接地参考（IT）

电压允许波动范围

±10%

电压范围

AC220至500V-标准产品

电源电流（功率模块）

（0.9xIdc）A，交流电流有效值

励磁电压（励磁模块）

最大500V

3 相输入

AC380V--690V（690V需要定制）

辅助电源

电源电压

单相220VAC±10%

运行环境温度

0—45℃温度升高1℃，降容1%

冷却方式：强制风冷

有效海拔:

500米以上，每升高200米，降容1%，最高到5000米，500米以下，正常使用。

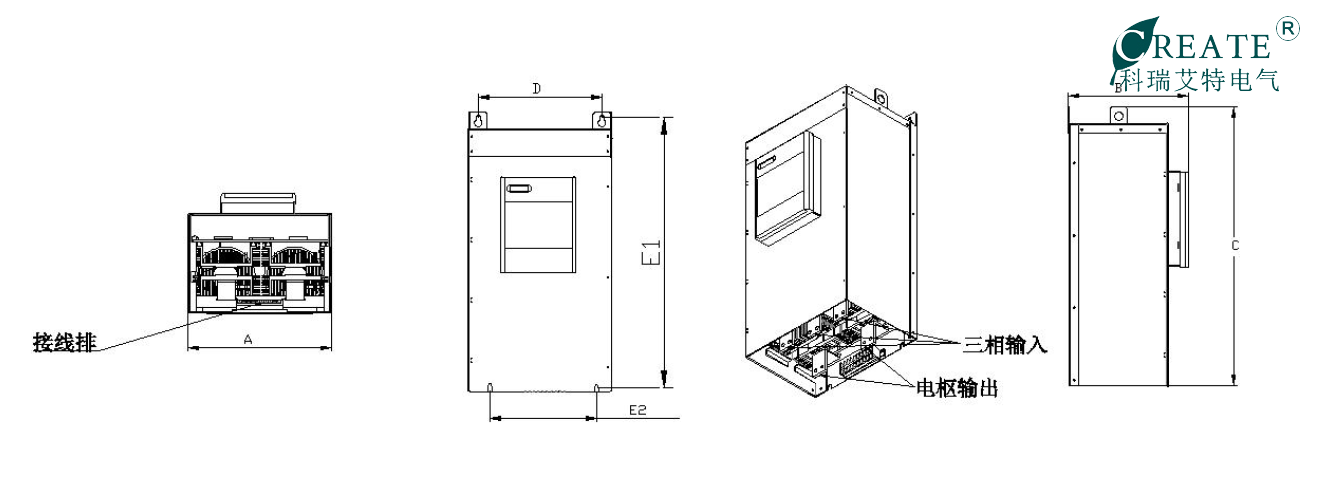

整体尺寸<单位MM>

固定中心

A

B

C

D

E1

E2

477

400

927

410

900

340
