利用设定合计值1实现正反转切换

利用设定合计值1来实现590调速器正反转

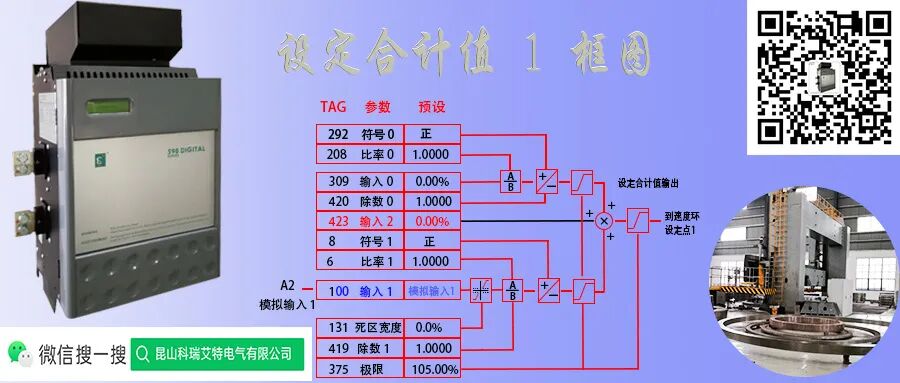

关于设定合计值1

SETPOINT SUM 1

这个功能块,我们前面的分享中有讲过,没有看到那篇文章的,请进入公众号点开左下角《技术文章》按键找一下。


在文章中我们介绍了设定合计值1 有输入0,输入1和输入2,今天我们利用输入0这个块来组态一个590调速器正反转功能的实现。


1

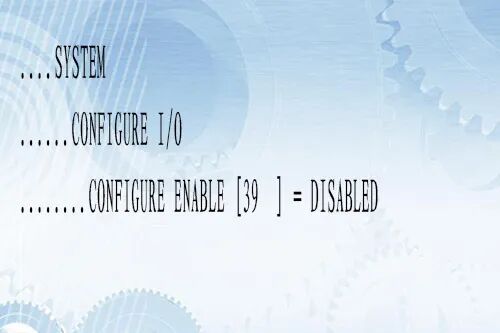

在590C直流调速器的 SYSTEM(系统) 菜单找到  CONFIGURE I/O(参数组态),



进入后,将CONFIGURE ENABLE (组态使能)菜单由DISABLE改成ENABLE,再进行如下的操作:

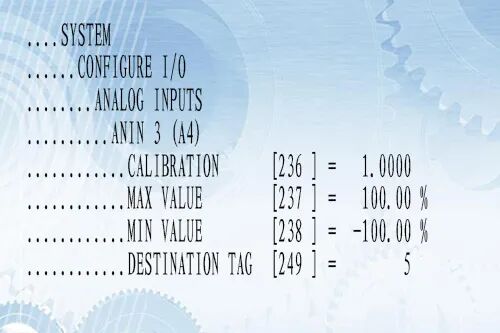

1.在此菜单下(CONFIGURE I/O)找到ANALOG INPUTS,在这个菜单下找到ANIN 3(A4),将A4的目的标记(DESTINATION TAG)改成309(原来是5)。


2

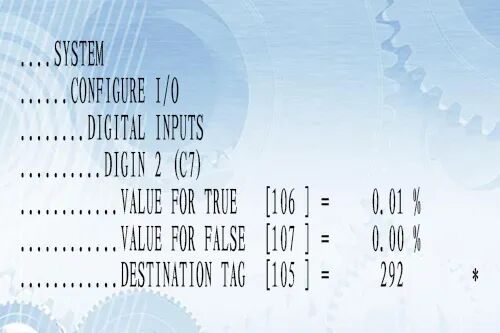

在此菜单(CONFIGURE I/O)中找到DIGITAL INPUTS,在这个菜单中找到DIGITL 2(C7),将它的目的标记(DESTINATION TAG)改成292(原来是118).


3

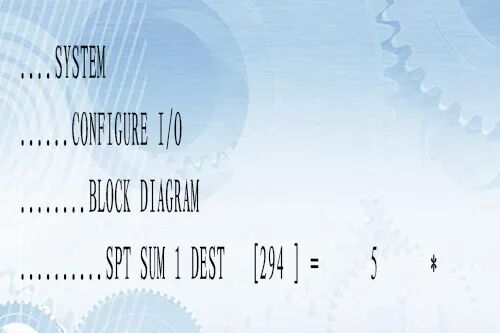

在此菜单(CONFIGURE I/O)中找到BLOCK DIAGRAM ,在这个菜单中找到SPT SUM 1 DEST,将它的目的标记改成5(原来是289)。


4

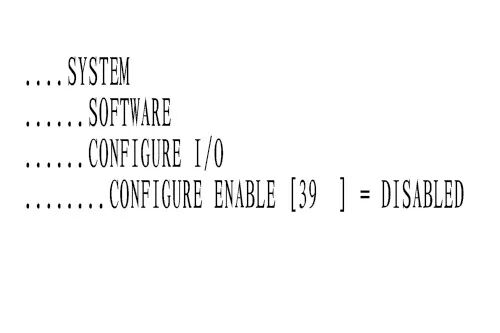

最后将CONFIGURE ENABLE中的ENABLE再改成DISABLE


6

最后退出保存参数。

参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SAVE ,按M进入,然后按向上键头,参数自动保存。按E键一直退到底。




好了,文章写到这里结束了,上文都是由科瑞艾特电气有限公司技术人员原创文章,希望大家多多转发,为广大电气维护人员带来便捷!

有任何不明白的,请联系我们!
