590调速器上升与下降功能块(RAISE/LOWER)使用讲解

下面是590调速器内部自带功能块，功能就是用开关量来实现升降速，模块中有几个重要的参数，如下图：

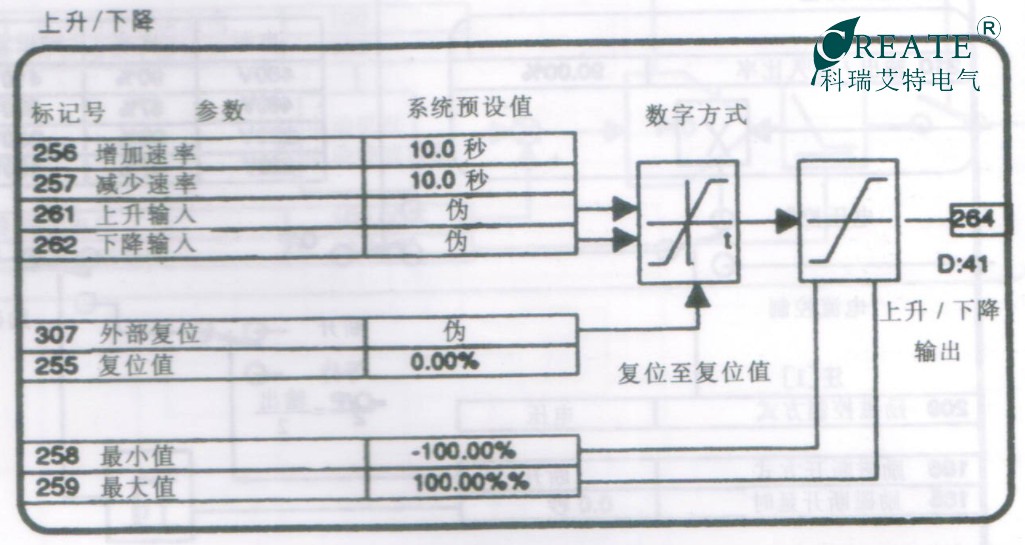

对应的中文框图如下：

这框图中，

1.   增加和减小速率是指按下升降速按钮时，速度增长的斜率

2.   标记号为261  上升输入  使用一个开关量输入点

3.   标记号为262  下降输入   使用一个开关量输入点

4.   标记号307    外部复位   可以使用一个开关量输入点，也可以通过内部连线解决

5.   标记号为255  复位值   是指按下复位按钮后速度降到指定输入值

6.   标记号为 258  最小值   是指反转时最高输出，一般我们通过组态实现反转，将这个最小值改为0.0%

7.   标记号为 259  最大值   是指正转时最高输出，一般我们不更改

8.最后一个重要的点就是上升和下降模块输出的去向，默认是标记号0，表示不连到任何地方输出，我们需要将标记号更改到需要的地方，可以连斜坡，可以连速度设定点，我们在这篇文章中连到设定合计值1输入0（标记号309），方便我们在讲正反转功能实现时使用。

了解了上述功能块中的参数后，我们就实际连接使用该块。

本文所有文字都是由科瑞艾特电气技术人员整理创作，仅供大家参考。

1.   我们将590调速器开关量输入端子C4定义为外部复位，将C4的标记在改为307

....SYSTEM

......CONFIGURE I/O

........DIGITAL INPUTS

..........DIGITAL INPUT C4

............DESTINATION TAG  [494 ] =      307   复位信号

2.   我们将590调速器开关量输入端子C6定义为反转信号，将C6的标记在改为292

....SYSTEM

......CONFIGURE I/O

........DIGITAL INPUTS

..........DIGIN 1 (C6)

............DESTINATION TAG  [102] =     292   反转信号

3.   我们将590调速器开关量输入端子C7定义为升速信号，将C7的标记在改为261

....SYSTEM

......CONFIGURE I/O

........DIGITAL INPUTS

..........DIGIN 1 (C7)

............DESTINATION TAG  [105 ] =     261   升速信号

4.   我们将590调速器开关量输入端子C8定义为降速信号，将C8的标记在改为262

....SYSTEM

......CONFIGURE I/O

........DIGITAL INPUTS

..........DIGIN 1 (C8)

............DESTINATION TAG  [108 ] =     262   降速信号

5.   我们将上升和下降功能块的输出连接到设定合计值1输入0 标记号为309

....SYSTEM

......CONFIGURE I/O

........BLOCK DIAGRAM

..........RAISE/LOWER DEST [260 ] =        309   设定合计值1输入0

6.   我们将上升和下降功能块中的最小值修改为0

....SETUP PARAMETERS

......RAISE/LOWER

........RESET VALUE      [255 ] =     0.00 %       复位值

........INCREASE RATE    [256 ] =     10.0 SECS    上升斜率

........DECREASE RATE    [257 ] =     10.0 SECS    下降斜率

........RAISE INPUT      [261 ] = FALSE            上升信号 C7输入

........LOWER INPUT      [262 ] = FALSE            下降信号C8输入

........MIN VALUE        [258 ] =  0.00 %       最小值   ****

........MAX VALUE        [259 ] =   100.00 %     最大值

........EXTERNAL RESET   [307 ] = FALSE           复位信号 C6输入

以上组态就可以实现用按钮升降速了。

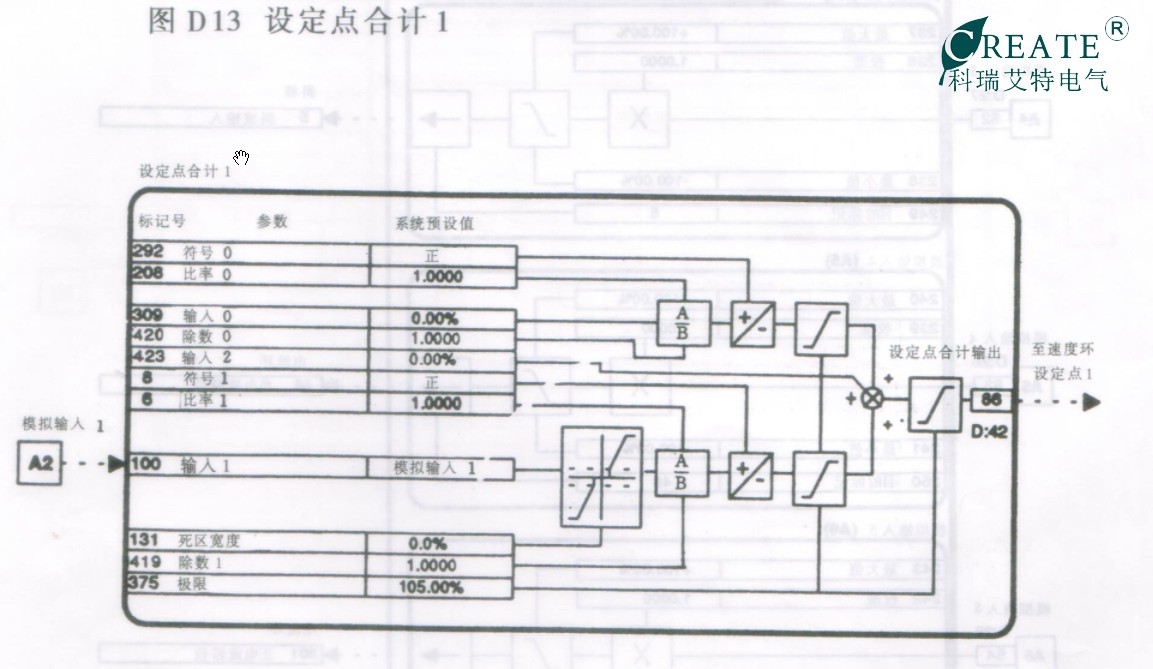

文章未尾附上一张设定合计值1功能图，以便读者查看。
