590直流调速器通过P3口实现速度同步

  我们在现场调试时，往往遇到需要两台590调速器速度同步的设备，要么通过简单的模拟量同步，要么通过通讯同步。模拟量同步最简单的是通过上一台590调速器的模拟量输出做为下一台590调速器的速度输入，这种同步比较简单，对于同步功能要求不高的设备可以使用此种方法，还有一种模拟量同步是通过PLC加装模拟量输出模块，通过编写PLC程序来实现;通过通讯方式来实现两台590调速器同步，硬件成本较高，调速器需要加装通讯板，PLC也需要加装通讯板，这种方式优点是响应速度快，不易受干扰。下面我们介绍利用590调速器本身硬件及软件功能来实现两台590调速器的同步，这种方式是通过两台机器本身的硬件接口P3口进行通讯同步，只需要做一根RS232通讯线即可实现，通过设置软件实现，不需要增加额外成本，具体方法如下：

  两台590调速器之间的关系是主从的关系，利用两台调速器的内部功能块5703功能来实现同步，具体的做法及设置参数方法如下：

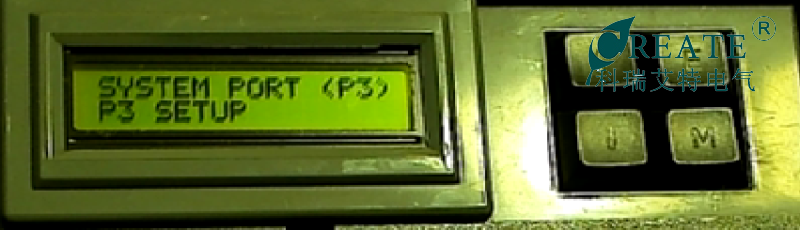

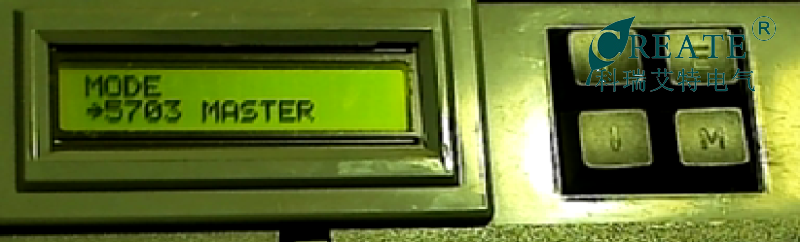

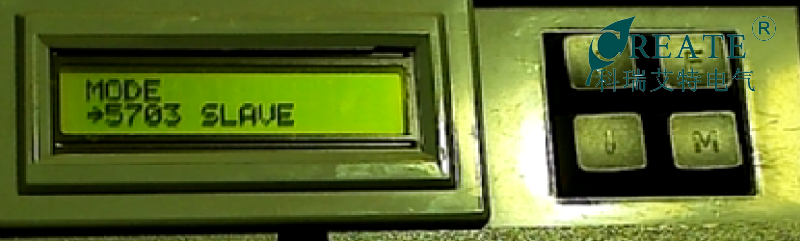

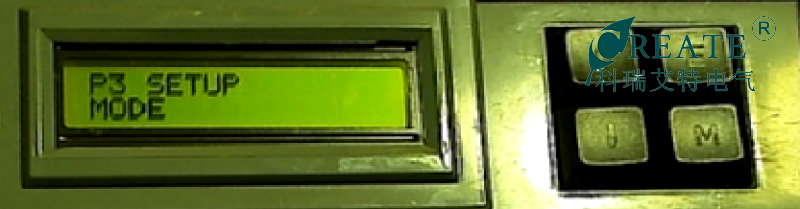

  首先在P3口中设置第一台调速器为5703MAST，第二台调速器设置为5703SLAVE,这样第一台为主，第二台为从，

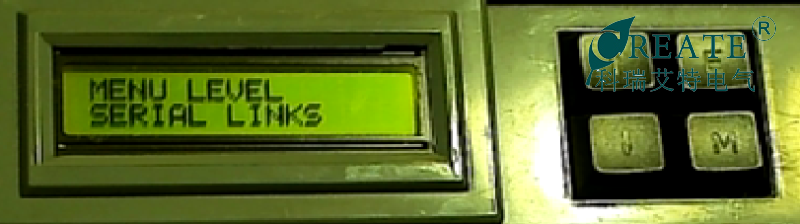

  其次，在系统菜单中，找到5703的组态这个参数，将第一台调速器的源标记改为你想同步的速度信号，

  比如说从309中过来的速度，将它的目的标记改为0，将第二台调速器的源改为0，目的标记改为309，

  这样，第一台调速器的309中的值就传到第二台调速器中的309了，要注意，同步的比例在5703的设置中要更改，默认是0.00，如果不改速度过不来哦！

以上文字所述仅代表个人观点，仅供大家参考！
