欧陆590直流调速器改造旧设备注意事项:
1. 直流电机检测:需要检测电机的电枢与外壳绝缘阻值,用摇表测量出来的绝缘阻值不应小于2M 欧;检查电机碳刷长度,检查电机换向器是否有打火情况,如果有打火现象,一定要处理好再使用;检测励磁绕阻是否有短路和开路情况,短路会造成590 调速器励磁模块损坏,开路会有励磁故障报警。
2. 线路检查,对于使用时间较长的设备,需要检查电控柜到电机之间的连线,电控柜到电机之间的励磁线尤其容易损坏,应特别注意检查。

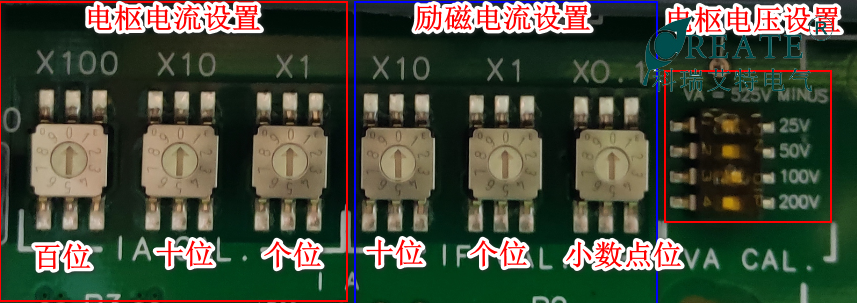

3. 590调速器如何设置电枢电流,励磁电流,电枢电压,请查看下图:
a.电枢电流设置需要注意从左往右依次是 百位 十位 个位
b.励磁电流设置需要注意从左往右依次是 十位 个位 小数点位
c.电枢电压设置,请参照下表,拨码从上往下排列,拨码往右代表为 1, 拨码往左代表 0
如上图,590调速器的拨码设置开关位置右为1,左为0,从上往下依次为 1 0 1 1,查看电枢电压设置对照表后得知,我们设置的电枢电压为200V,
例:
当我们的直流电机是440V电枢电压时,590调速器设置440V电枢电压输出,我们有两种选择:
一种是设置 450V 拨码从上往下依次 设置为1 1 0 0 (右 右 左 左),
一种是设置 420V 拨码从上往下依次 设置为 0 0 1 0(左 左 右 左)。
对于旧电机,如果电枢电压是440V的,我们建议设置成 420V,拨码从上往下依次 设置为 0 0 1 0 (左 左 右 左)
4. 电机连线与欧陆590调速器相连后,请做一次电流环的优化,具体步骤如下:
通电开机后按一次M键显示DIAGNOSTIS,
..MENU LEVEL
....DIAGNOSTICS
按一次向下键头显示
..MENU LEVEL
....SETUP PARAMETERS
按一次M键, 出现
....SETUP PARAMETERS
......RAMPS
按向上的箭头找到
....SETUP PARAMETERS
......CURRENT LOOP
按一次M键显示
......CURRENT LOOP
........CUR.LIMIT/SCALER
按向下键找到
......CURRENT LOOP
........AUTOTUNE
按M键显示
........AUTOTUNE
..........OFF
按一次向上的箭头把OFF 改成ARMAUTRE(版本为V4.5 的调速器,这个选项是改成ON).
然后在十秒内启动调速器。在这个过程中请不要给调速器停止信号。电流环自动调节成功后,面板显示的
........AUTOTUNE
..........ON 会自动改变成OFF,如果有报警,请将报警的图片发给我。
最后按E键一直退出菜单,显示
DIGITAL DC DRIVE
MENU LEVEL
改完参数,要保存参数,步骤如下:
按一次M键,显示
..MENU LEVEL
....DIAGNOSTICS
然后按三次向上的箭头找到
..MENU LEVEL
....PARAMETER SAVE(参数保存)
按M键进入
....PARAMETER SAVE
......UP TO ACTIVE
按一次M键,然后再按向上箭头,显示FINISHED,表示参数自动
保存完成,按E键一直退出菜单就可以。
以上文字所述仅代表个人观点,仅供大家参考!
